Новости

Большинство синтетических полимеров и пластических масс представляют собой определенную проблему для окружающей среды – их получают из нефтехимического сырья, из-за чего они не могут разлагаться в условиях живой природы, в ряде случаев при их изготовлении необходимо использовать токсичные вещества, например фталаты или бисфенол-А.



Илкер Байер (Ilker S. Bayer) и Атанассиа Атанассиу (Athanassia Athanassiou) с коллегами из Итальянского Технологического Института решили найти способ получения пластиков из биомассы таким образом, чтобы полученные материалы были бы рециклизуемы, биоразлагаемы и, насколько это возможно, нетоксичны. В качестве потенциального сырья для таких полимеров рассматривается целлюлоза, которая представляет собой наиболее распространенный в природе возобновляемый полимерный материал.



Для получения полимеров исследователи решили использовать методику, которая обычно применяется в производстве биотоплива для разрушения цепи целлюлозы до простых сахаров – обработка материала кислотой. Так как целью исследователей была не конверсия целлюлозы в отдельные молекулы глюкозы, а разрушение аморфных участков биополимера и увеличение его степени кристалличности, исследователи решили использовать трифторуксусную кислоту, которая хотя и является одной из самых сильных органических кислот, уступает в силе минеральным кислотам, традиционно применяющимся в получении биотоплива.

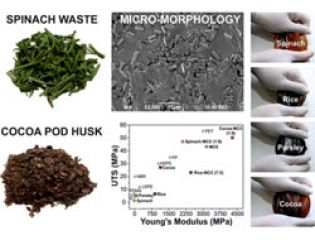

Итальянские химики использовали трифторуксусную кислоту для замочки несъедобных отходов, появляющихся при переработке шпината, риса, бобов какао и петрушки. Через несколько дней замочки в трифторуксусной кислоте исследователи удалили летучую кислоту отгонкой и получили пластические покрытия и пленки с различными механическими свойствами.



Исследователи отмечают, что напряжение на разрыв полученных полимеров сравнимо с аналогичными параметрами таких карбоцепных синтетических полимеров, как полиэтилен и полиэтилентерефталат. Полимеры, полученные из растительного сырья, начинают термически разлагаться при значении температуры от 150 до 300 °C. Известно, что большинство синтетических полимеров разлагаются при этих же температурах.
