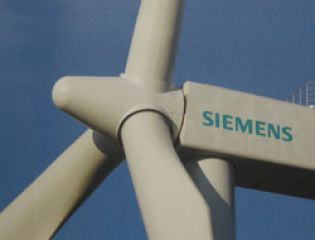

Ветряная турбина SWT-3.6-107 компании Siemens Wind Power (фото: www.siemens.com)

Ветряная турбина SWT-3.6-107 является самой большой в ассортименте компании Siemens Wind Power. Она была спроектирована специально для использования на шельфе, но также хорошо работает и на берегу. Турбина снабжается ротором с тремя лопастями с возможностью регулировки тангажа, а значит с возможностью оптимизации и регулировки выходной мощности.

Лопасти турбины изготавливаются из эпоксидной смолы, армированной стекловолокном, по технологии IntegralBlade. Лопасти отливаются цельными, при этом такие слабые места, как клеевые соединения не остаются, и обеспечивается оптимальное качество. Длина лопасти составляет 52 м.

Ступица ротора отлита из магниевого чугуна и устанавливается на главный вал с помощью фланцевого соединения. Ступица достаточно велика, чтобы обеспечить комфортные рабочие условия внутри сооружения для двух технических специалистов по обслуживанию болтовых соединений и подшипников тангажа.

Главный вал штампуется из легированной стали и является полым, чтобы передавать питание и сигналы системе тангажа лопастей. Главный вал опирается на два основных подшипника. Оба подшипника - это самоустанавливающиеся двойные сферические роликовые подшипники, смазываемые консистентной смазкой из системы автоматической смазки.

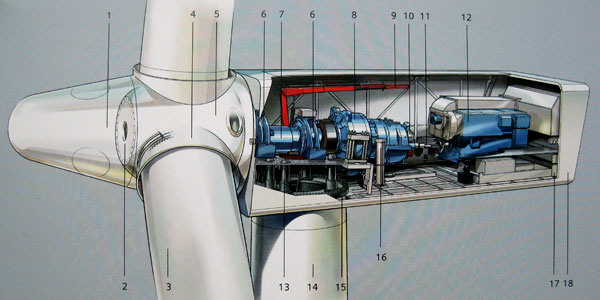

Гондольная компоновка: 1. Крыльчатка. 2. Кронштейн крыльчатки. 3. Лопасть. 4. Подшипник тангажа. 5. Ступица ротора. 6. Основной подшипник. 7. Главнй вал. 8. Коробка передач. 9. Служебный кран. 10. Тормозной диск. 11. Муфта. 12. Генератор. 13. Зубчатое колесо системы рыскания. 14. Башня. 15. Венец системы рыскания. 16. Масляный фильтр. 17. Вентилятор генератора. 18. Навес (изображение: www.siemens.com)

Трехступенчатая планетарная коробка передач с косозубыми зубчатыми колесами оборудована системами охлаждения и фильтрации большой емкости.

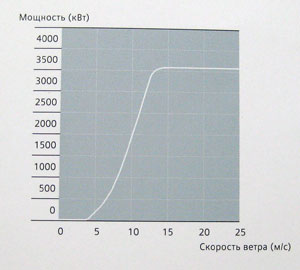

График товарной мощности - рисунок справа. Расчетные данные для графика мощности действительны для стандартных условий: температура воздуха 15 градусов Цельсия, давление воздуха 1013 мбар и плотность воздуха 1, 225 кг/м³, чистые лопасти ротора и невозмущенный воздушный поток. Расчетные данные графика являются предварительными.

Генератор представляет собой полностью закрытую асинхронную машину с короткозамкнутым ротором, для которого не требуются токособирательные кольца. Конструкция ротора генератора и обмотка статора специально предназначены для обеспечения высокой производительности при частичных нагрузках. Номинальная мощность генератора - 3600 кВт.

Механический тормоз представляет собой вспомогательную защитную систему турбины.

В основе контроллера турбины стандартный промышленный компьютер.

Система преобразования энергии NetConverter позволяет осуществлять регулировку скорости, частоты и напряжения генератора при подаче электроэнергии постоянной частоты и напряжения на трансформатор среднего напряжения.

Турбина работает автоматически и включается сама, когда средняя скорость ветра достигает приблизительно 3-5 м/с. Номинальная мощность достигается при скорости ветра приблизительно 13-14 м/с. Если средняя скорость верта превышает максимальный рабочий предел (25 м/с), турбина останавливается.

Турбина оборудована системой дистанционного управления.

По материалам компании Siemens
